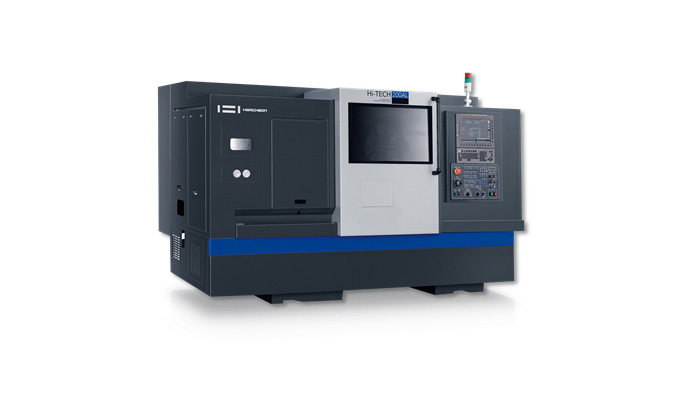

고정도 자동 회전 절삭 가공기
(High-Precision CNC Turning Center)
원통형 및 대칭 부품을 생산하는 자동화된 고정도 절삭 설비입니다.
열 변형을 최소화하는 고강성 일체형 베드 구조로, 장시간 가공에도 미크론 단위의 정밀도를 안정적으로 유지합니다. 정밀한 나사 가공, 깊은 홈파기 등 어떤 까다로운 요구사항도 만족시키는 완벽한 표면 품질을 보장합니다.
3차원 설계 도면을 바탕으로 금속, 플라스틱 등을 빠르고 정밀하게 깎아내어 복잡한 형상의 부품을 만듭니다. 특히 금형 코어 제작이나 정밀 부품 가공에 주로 사용되며, 높은 품질의 결과물을 신속하게 얻을 수 있습니다.
| 구 분 | 사 양 |
|---|---|
| 모델명 | HI-TECH 200AL |
| Ｘ축 이동거리 | 200 mm |
| Ｙ축 이동거리 | – |
| Ｚ축 이동거리 | 600 mm |
| 최대 공회전속도 |
4,500 rpm |
| 최대 가속도 | X축 : 24 m/min, Z축 : 30 m/min (급속이송속도) |
| 위치 정밀도 | ±0.002 mm |
| 방진 보호등급 | IP54 (전기 캐비닛 기준) |
| 기본 출력범위 | 11 / 15 kW (주축 모터 출력) |
| 외형 크기 | 2,845 x 1,675 x 1,745 mm |
| 작업가능크기 (최대) |
553 x Ø 350 mm |
